河津木型製作所は、木型の製造を専門とする企業です。
おもに工業製品などの分野で利用される木型を提供しています。
また、試作品製作にも力を入れており、高品質なサービスを提供することを目指しています。
Flow from order to delivery注文から納品の流れ
お問い合わせ
お打ち合わせ
お見積り
ご注文
納品
最初にお電話またはメール、当サイトのメールフォームからお問い合わせをいただきます。
そのあと、お客様と具体的なお打ち合わせを行い、製品の仕様や内容、納期などの詳細を決定します。
お打ち合わせの内容に基づき、ご注文を確定。お客様から正式な発注を受け付けます。
検査が完了した製品をお客様に納品します。納品後の修理・修正なども行います。
Size製作できるサイズ
河津木型製作所では、さまざまなサイズの製品を製作しています。具体的なサイズは、お客様の要望やプロジェクトの要件に応じて調整されます。

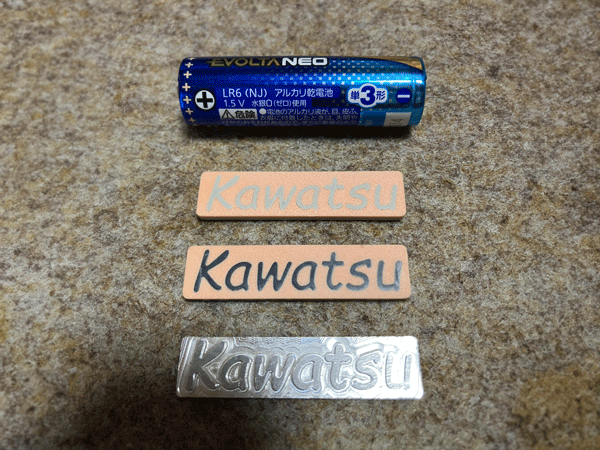

小型木型
約100mm x 100mm x 100mm

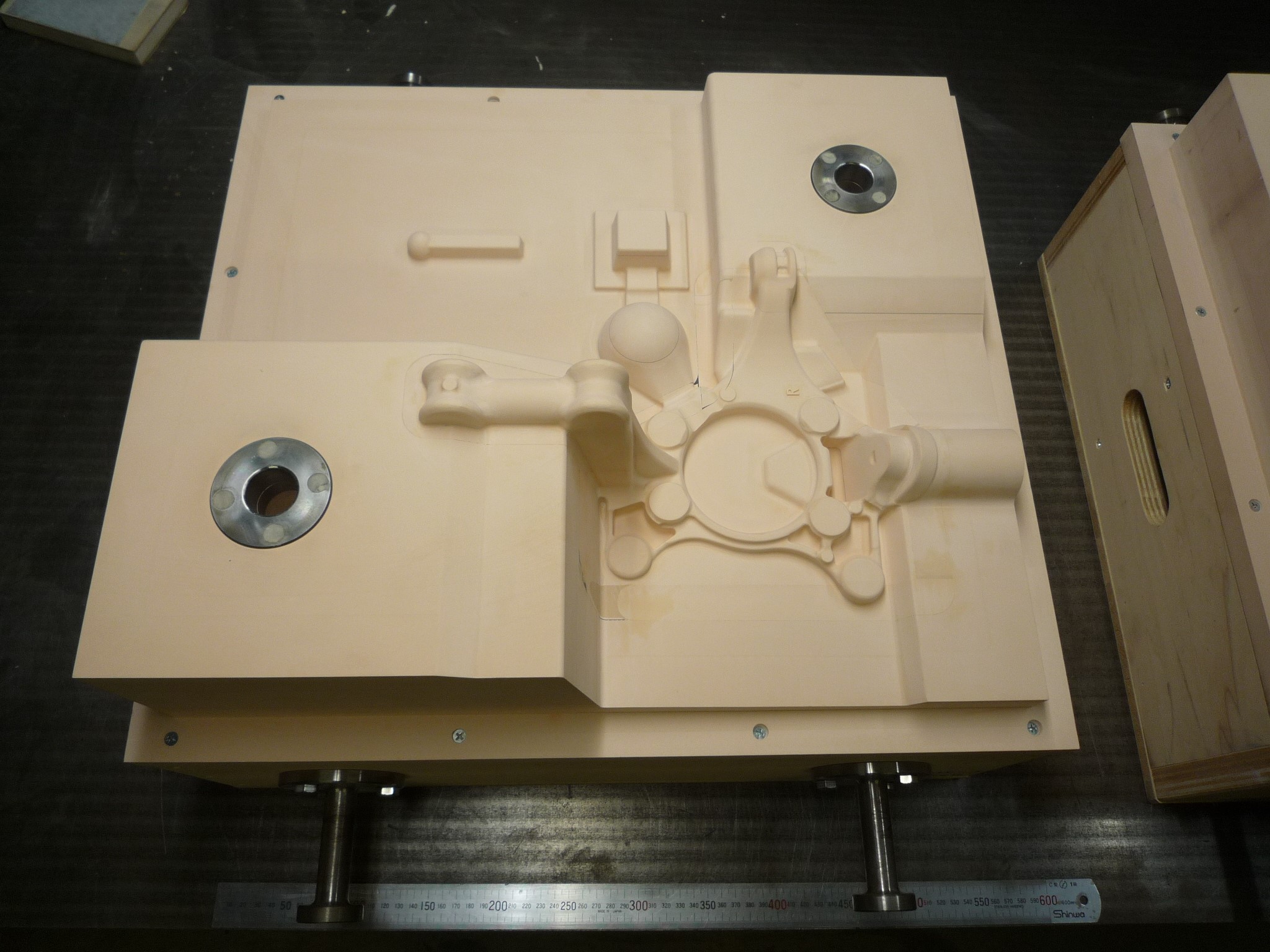

中型木型
約500mm x 500mm x 500mm

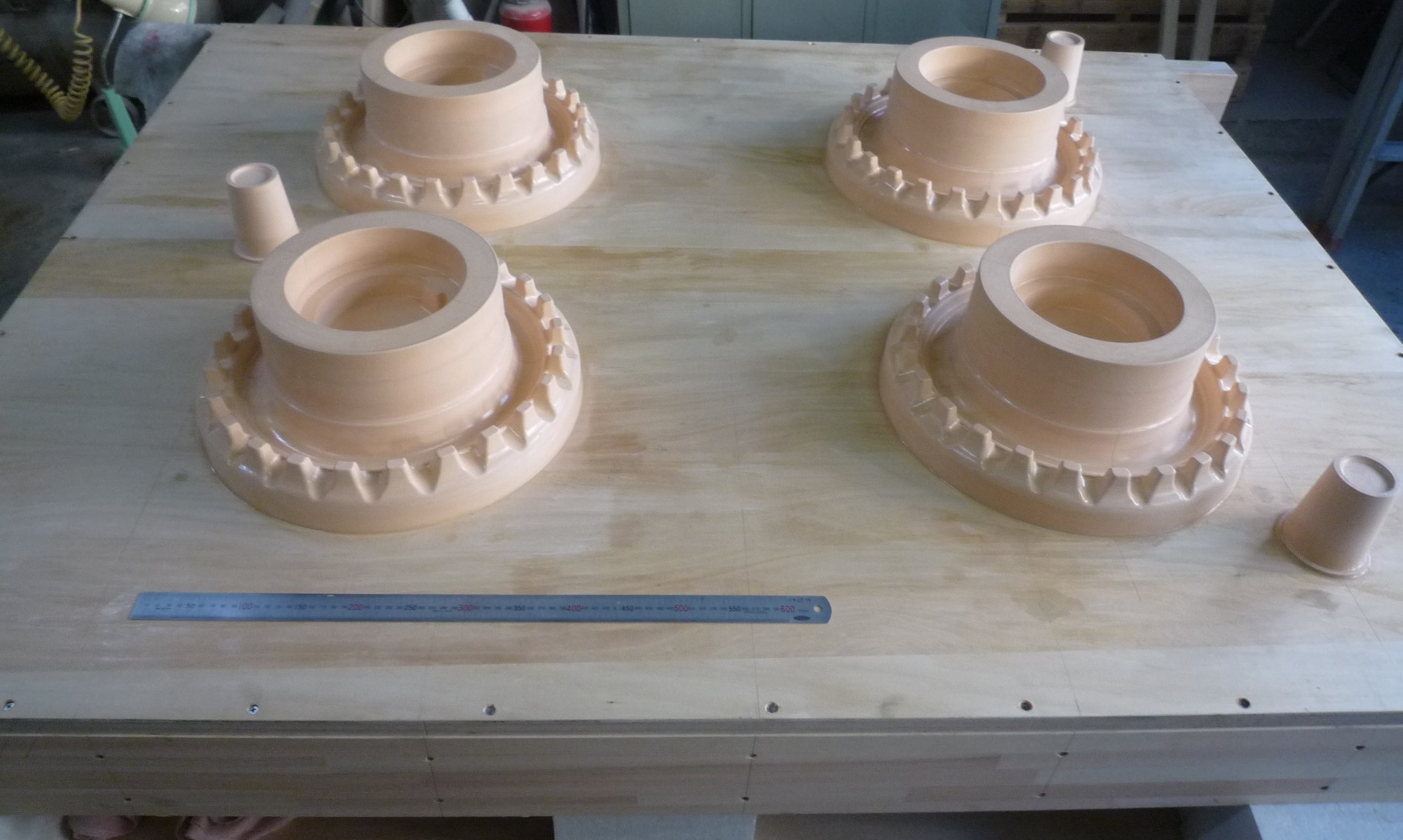

大型木型
約1,200mm x 1,200mm x 1,200mm以下
これらのサイズはあくまで一例であり、特定のプロジェクトに応じてカスタマイズされることがあります。詳細なサイズや仕様については、直接お問い合わせください。
Resin processing樹脂加工について
木型製作において、従来は木材を主に使っていましたが、最近では樹脂を使った型が主流になってきています。
加工のしやすさ
加工が容易で細かい部分まで正確に作ることができます。
軽量化
軽量で、取り扱いや運搬がしやすくなります。
耐久性
耐久性が高く、長期間使用することができます。
コスト削減
金型と比べてコストが低く抑えられます。
List of resin materials樹脂素材一覧
木型製作において、従来は木材を主に使っていましたが、最近では樹脂を使った型が主流になってきています。
サンモジュール TW-E
メインで使用する標準的な硬さの素材
- 色調
-
うすだいだい色
- 硬さショアD（ASTM D 2240）
-
64
- 線膨張係数 ℃-1（TMA法）
-
47 x 10-6
- 熱変形温度 ℃（JIS K 6911）
-
95
- 圧縮強度 MPa（JIS K 6911）
-
23
- 曲げ強さ MPa（JIS K 6911）
-
25.0
- 密度（25℃）g/㎤（JIS K 7222）
-
0.75
RAKU-TOOL WB-1700
もっとも硬度が高い素材
- 色調
-
濃灰色
- 表面硬度（ISO 868）Shore D
-
85-90
- 熱線膨張係数（ISO 11359）x 10-6K-1
-
45-50
- 熱変形温度、HDT（ISO 75）℃
-
120-125
- 圧縮強度（ISO604）MPa
-
125-130
- 曲げ強度（ISO178）MPa
-
80-85
- 製品形状 mm
-
750 x 500 x 50
750 x 500 x 100
そのほかにもさまざまな素材を使用しています。
Production example製作事例
河津木型製作所がこれまでに製作したものの中から、いくつかの事例をご紹介します。

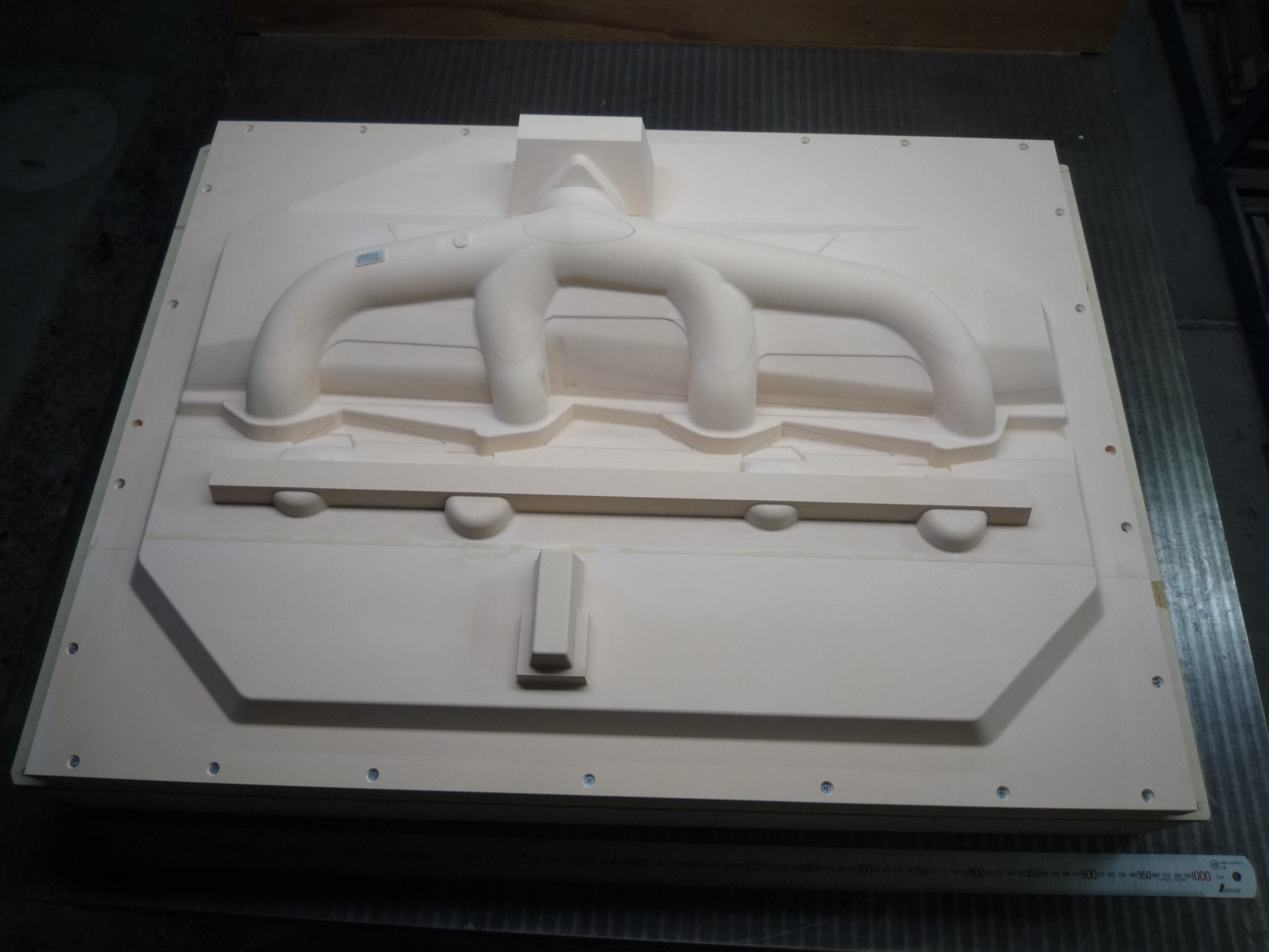

自動車部品
複雑な形状を持つ部品を作るために木型が利用されています。

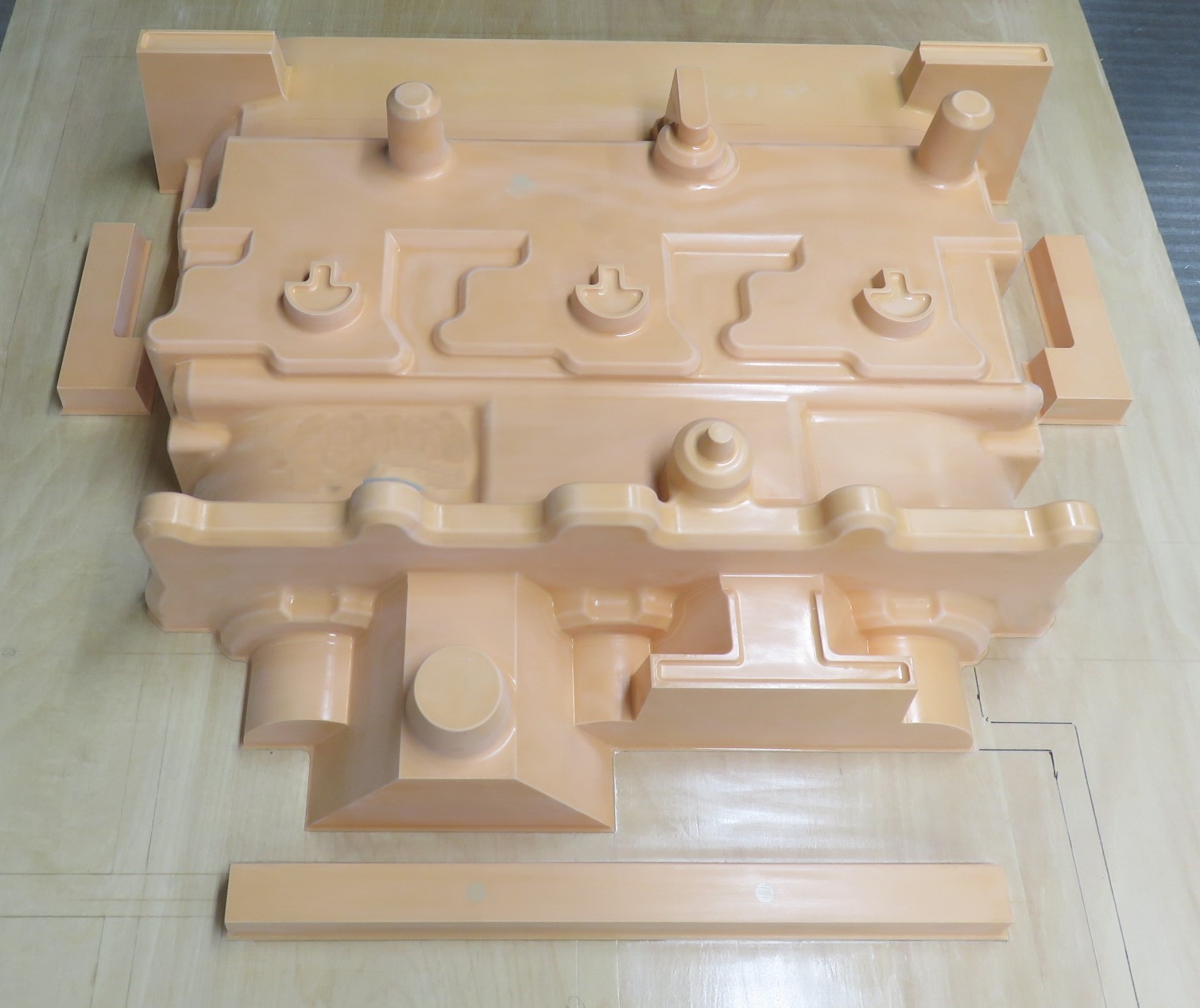

重機部品
重機のキャビンやフレームの一部などが木型を使って製造されることがあります。
船体部品
船体やさまざまな部品の製造に精密な型が使用されています。
生活用品
フライパンなどの日常使用される生活用品の多くが型から作られています。

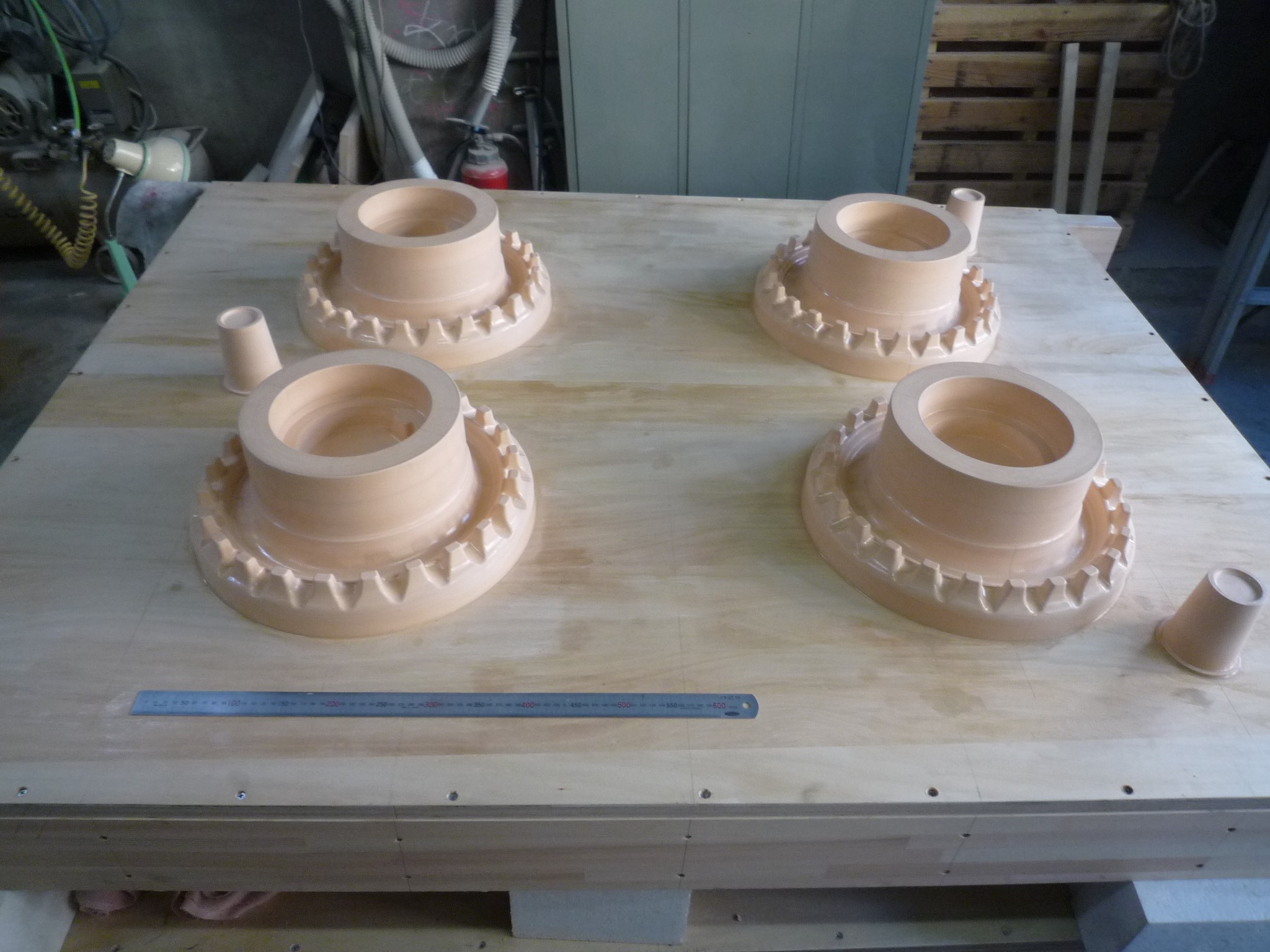

ロボット部品
精密さが重視されるロボットの部品も、型を使用して作られます。
仏具
鉦などの仏具の製作にも型が利用されています。
